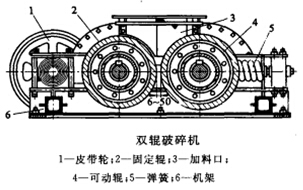

雙輥破碎機是我公司近年來較新研發的破碎設備產品之一，又被成為對輥式破碎機。圖為雙輥破碎機的結構示意圖，該破碎機是由破碎輥，調整裝置、彈簧保險裝置、傳動裝置和機架組成。作為雙輥破碎機的忠實用戶，不僅要了解破碎機如何使用，更要對破碎機的結構部件及其作用做到了如指掌，即使破碎機出現了問題，也能盡快的發現，修理才能更及時。
首先我們來講講破碎輥。該機之所以被稱為雙輥，對輥，就是因為在水平軸上平行安裝的兩個相對運轉的光面輥子，一個輥子的軸承是可動的，另一個輥子的軸承是固定的。它們是雙輥破碎機工作的主要機構。破碎輥是由軸、輪轂和輥皮構成的。輪轂是用鍵固定在輥軸上的，然后再用3塊截錐體和螺栓將其固定。輥皮一般多采用錳鋼制成。其厚度在60-80mm左右，當磨損2/3時，需要更換。
其次是調整裝置。調整裝置的作用是用來調節兩個破碎輥之間的間隙大小的。通過增減兩個輥子軸承間的墊片數量或者利用楔鐵的調節來改變兩破碎輥間的間隙，從而達到控制破碎產品粒度的目的。
再者就是彈簧保險裝置。由于雙輥式破碎機是靠彈簧的松緊程度來保證機器的正常運轉和過載保護作用的，故彈簧的壓力可以平衡兩個輥子之間產生的作用力，以保持排料口的間隙，使產品粒度均勻。彈簧保險裝置是雙輥式破碎機的保護傘。當破碎機進入異物時，彈簧會被壓縮，迫使可動破碎輥橫向移動，排料口寬度增大，保護設備不收損壞，當異物排出機體后，彈簧就會復原，設備可以照常工作。
然后是傳動裝置。一般破碎機的傳動是靠一對長齒輪傳動的，該破碎輥的傳動裝置是由電機通過三角皮帶和一對長齒輪帶動兩個破碎輥做相向運動的裝置。
較后就是機架。機架是整個設備的核心，要求機架結構必須堅固。一般多采用鑄鐵鑄造，也可采用型鋼焊接或鉚接制成，
以上就是河南豫暉碎石機廠家為你講解的雙輥式破碎機結構部件及其作用的詳細介紹。雙輥式破碎機雖說是近年來才研發的，但是深受用戶的喜歡與信賴。河南豫暉更是在其基礎上，研發生產雙齒輥式破碎機、多輥式破碎機。歡迎前來咨詢選購，咨詢電話：13803857310。
